アスファルト防水層を保護するために使用する保護材です。アスファルト防水保護工法に使用可能で、アスファルト系・無機パネル系など、用途に合わせて複数の保護材を用意しています。
アースキーパーＧ
多孔質の保水パネルで、吸水性および保水性に優れた製品です。防水層を直射日光から守るだけでなく、保持した水分の気化熱で表面温度を下げる効果もあり、また軽歩行用途としても使用可能です。
特長
①気化熱による冷却効果
吸収した水分は蒸発時に周囲から熱を奪う(気化熱)ため、打ち水をしたときと同様に屋上階の温度を下げる効果があります。室温低下効果によりエアコンによるCO2の発生量を、抑えることにも繋がります。
②長期間の冷却効果
雨水保持時間が長いため打ち水効果も長続きし、最大で2週間程度の温度低減効果が見込めます。
③防水層の保護
防水層上に設置するため、防水層の保護が可能です。また打ち水効果により防水層も冷却されるため、更なる延命が見込まれます。
④雨音の軽減
屋根面に直接雨水が当たらなくなるため、階下への雨音が軽減されます。
製品情報
素材成分 ：セメント成型板
寸法 ：298mm×298mm×厚さ26mm
乾燥時重量：3900g／枚(43.9kg／m2)
保水時重量：4500g／枚(50.6kg／m2)
保水量 ：0.26g／cm3
曲げ強度 ： 3.9N／mm2
ピロブロック
無機系のコンクリート平板であり、表面の格子模様によりデザイン性があります。置敷き工法のため、改修工事でも撤去しやすく、またブロック自体に異常がなければ再利用も可能です。
特長
- 高強度
- 高耐摩耗性
- 寸法誤差やねじれが少ない
- デザイン性がある
製品情報
寸法：450mm×450mm
厚さ：25mm
重量：11kg

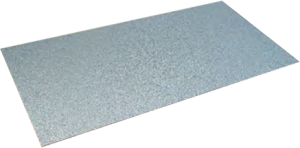

トップタイト
アスファルト系の成形板で、アスファルト防水層の保護層として使用できます。部分的に張り付けることで点検用通路としても使用可能で、表面の化粧砂や硬質なアスファルトにより高い耐久性を誇ります。
特長
- アスファルト防水と相性が良い
- 耐久性が高い
- 意匠性が高い
製品情報
寸法：500mm×1000mm
厚さ：6mm
重量：5.5kg
カチトール
砂利を撒くことで防水層を太陽光などから守りつつ、極めて軽量のため荷重の軽減にも繋がり、なおかつデザイン性も向上します。また一般的な砂利まき工法と異なり、接着剤により砂利同士が固定されるため耐風性もあります。
特長
- コンクリート保護層よりも極めて軽量
- コンクリート保護層よりも工期が短縮可能
- 耐凍結融解性能が高く、寒冷地でも使用可能
- 落ち着きのある「黒色仕上げ」と砂利の素材を生かした「クリア仕上げ」がある
- 伸縮目地が必要ない
製品情報
カチトールＡ
砂利を30mmの暑さに敷き並べた上に、主剤(特殊ゴムエマルジョン)と硬化剤を混合し、散布・硬化させる材料です。仕上りは黒色(ブラック)です。
| 製品名 | 配合割合 | 荷姿 | 備考 |
|---|---|---|---|
| カチトールＡ主剤 | 18.2kg | 缶入 | 特殊ゴムアスファルトエマルジョン、黒色液体 |
| カチトールＡ硬化剤 | 1.8kg | ポリ容器入 | 透明水溶液 |
| 合計 | 20.0kg | － | － |
カチトールＣ
主剤(特殊アクリルエマルジョン)、硬化剤および砂利を予めミキサー等で混練し敷き並べる材料です。仕上りは透明色(クリア)です。
| 製品名 | 配合割合 | 荷姿 | 備考 |
|---|---|---|---|
| カチトールＣ主剤 | 11.5kg | 缶入 | 特殊アクリルエマルジョン、乳白色液状 |
| カチトールＣ硬化剤Ａ | 2.0kg | ポリ容器入 | 乳白色液状 |
| カチトールＣ硬化剤Ｂ | 1.5kg | ポリ容器入 | アメ色液状 |
| 合計 | 15.0kg | － | － |
カナートグリーンビズ
セラミック製の保水パネルで、吸水性および保水性に優れた製品です。防水層を直射日光から守るだけでなく、保持した水分の気化熱で防水層の温度を下げる効果もあります。またカナートグリーンビズGと組み合わせることでデザイン性が向上します。
特長
①吸水、耐凍結性
1000m2で12t以上の保水力があり、ゲリラ豪雨の排水対策にも効果があります。また凍結融解試験(JIS A1435)200サイクルにも合格しており、降雪地でも使用可能な製品です。
②透水性
幅方向の透水性能が高く、雨水は滞留することなく横方向に排水されていくため、継続的な吸水が可能です。また透水性能が一般的なインターロッキングブロックの、30倍程度あります。
③遮熱・遮音性
特殊な製造方法により、大きさの異なる多孔質構造が組み合わさっています。このため吸音・遮音性能や断熱効果を持ち合わせており、様々な外的要因から建築物を守ります。
④不燃・耐経年劣化性
高温(1000℃)焼成により無機物で構成されており、不燃性があります。また紫外線や加水分解による劣化もほとんどなく、長期間性能を維持します。
⑤温度低減効果
カナートグリーンビズは保水するだけでなく、徐々に水分を蒸発させること(気化熱)で防水層の温度を低下させ劣化速度を低減することができます。
製品情報
| 項目 | 数値 | 備考 |
|---|---|---|
| 規格 | 500mm×500mm×t =32mm | |
| 見掛け比重 | 0.70 | |
| 気孔率 | 50%以上※1 | JIS R 2614-1985による試験結果 |
| 飽和含水率 | 50%以上 | |
| 透水係数 | 1×10-1cm／sec | 参）インターロッキングでは1×10-2 |
| 比表面積 | 3～4m2／g | |
| 曲げ強度 | 3.3N／mm2※2 | JIS R 5201による試験結果 |
| 熱伝導率 | 0.123 | 耐火煉瓦では約0.2W／m・K |
| 吸音特性 | 300Hz 500Hz 1000Hz | 「平成7年度建設技術評価制度」による |
| （垂直射吸音率） | 80% 90% 91% | 吸音性能試験方法に準ずる |
アスファルト防水層保護材 適用表
アスファルト防水工法別における保護材の適用表です。下地の種類によっては、適用できない場合があります。
| 工法種別 | アースキーパーＧ | ピロブロック | トップタイト | カチトール | カナートグリーンビズ |
|---|---|---|---|---|---|
| 露出断熱工法 | △ | － | △ | － | ◯ |
| 露出非断熱工法 | ◯ | － | ◯ | － | ◯ |
| 保護断熱工法 | － | ◯ | △※ | ◯ | ◯ |
| 保護非断熱工法 | ◯ | ◯ | ◯※ | ◯ | ◯ |
◯：適用可 △：部分的に適用可(点検用通路等) －：適用不可 ※：トーチ工法には適用不可
