ＰＶマルチスタンドＳは、スチール製ソーラーパネル架台設置用乾式基礎部材です。

新築・改修問わず、アスファルト系防水、ウレタン塗膜防水に対応してします。

施工可能な防水層

アスファルト防水、ウレタン塗膜防水に対応しており、新築・改修工事を問わず使用可能です

特長

• アンカープラグ（６か所）により強固に固定
• 溶融亜鉛メッキ処理により高耐食、長寿命
• 断熱材の厚み25㎜から35㎜の防水工法に対応
• 工期が２～３日（コンクリート製の基礎架台は約１か月）
• 3.5～4.0kg／箇所程度と非常に軽量（コンクリート製の基礎架台は250kg／箇所程度）

製品情報

メイン製品規格

【ＰＶマルチスタンドＳ】

規格：Φ260×175mm（ボルト径20mm）　スチール製

副資材規格

【断熱工法用スペーサー】

規格：外径16mm（内径12mm）　L＝28、33、38mmの３種類

【補助スペーサー】

規格：外径16mm（内径12mm）　調整厚み1mm用、2mm用の２種類

【ナイロンプラグ】

規格：径8mm　L＝40、60、80mmの３種類

【ビス】

規格：軸径5.8mm　L＝50、75、90mmの３種類

技術資料

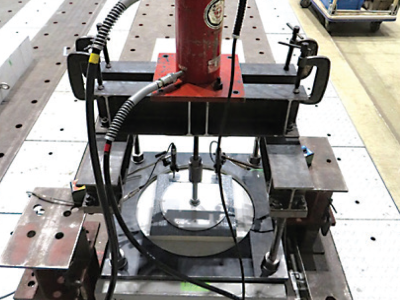

【引張試験／設計荷重】

ＰＶマルチスタンドＳ　　　　　　　16.0 kＮ

ＰＶマルチスタンドＳ　断熱　　　　16.8 kＮ

※コンクリート圧縮強度　　　　　fc = 21N／mm²

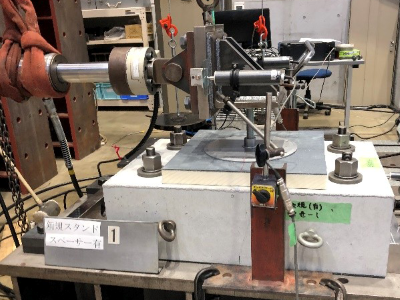

【繰返し剪断試験／設計荷重】

ＰＶマルチスタンドＳ　　　　　　　3.7 kＮ

ＰＶマルチスタンドＳ　断熱　　　　3.8 kＮ

※コンクリート圧縮強度　　　　　fc = 21N／mm²
