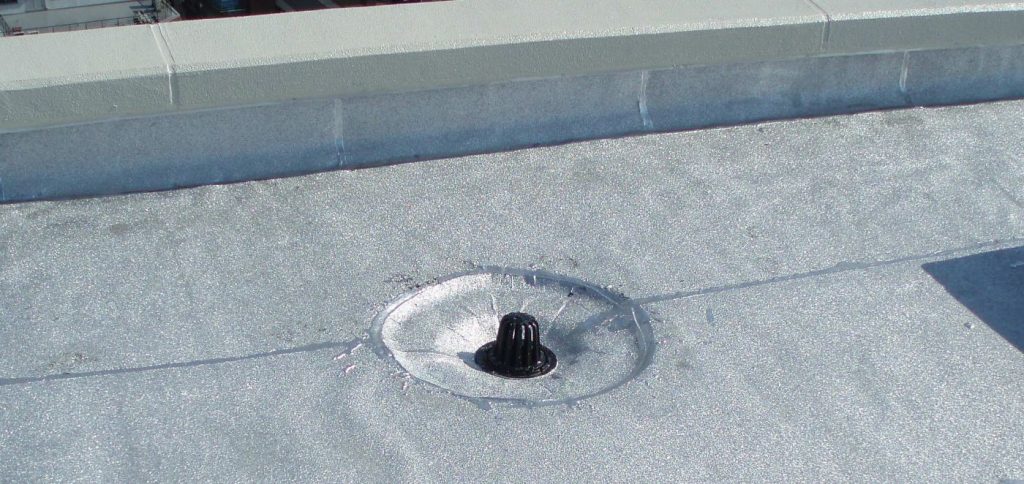

ドレン周りは「建物で最も水が集まる場所」であり「異種材料（金属）との接合部」です。今回は「ドレンのつばへの張り掛け寸法」を特集します。

はじめに

アスファルト防水、改質アスファルトシート防水について

平成25年（2013年）版の公共建築工事標準仕様書から「ドレンのつばに100㎜程度」という記述され、以後各仕様書において規定されるようになりました。

各仕様書の規定

• 公共建築工事標準仕様書：　100㎜程度
• 日本建築学会ＪＡＳＳ８：　100㎜程度以上
• 日新工業株式会社　　　：　100㎜以上
• 日本鋳鉄ふた・排水器具工業会：　100㎜以上※

※ルーフドレンの防水層張掛け幅は「50mm 以上」、ろく屋根用Ⅰ型ルーフドレンの防水層張掛け幅は「100mm 以上」

以前の状況

殆どの仕様書で「ドレンのつばと平場の両方に張り掛けるように幅200㎜（又は300㎜）程度･･･」
平成22年版建築工事監理指針では「50㎜以上」というような記述されていました。

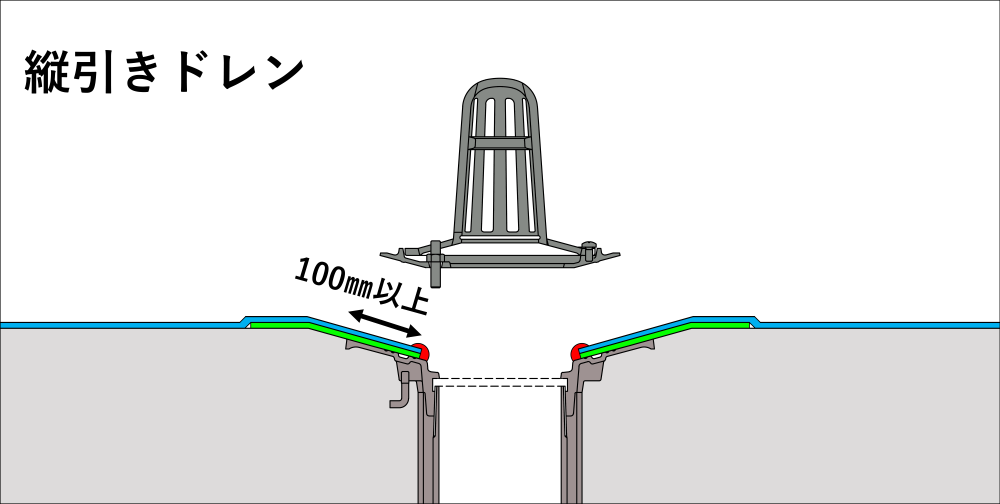

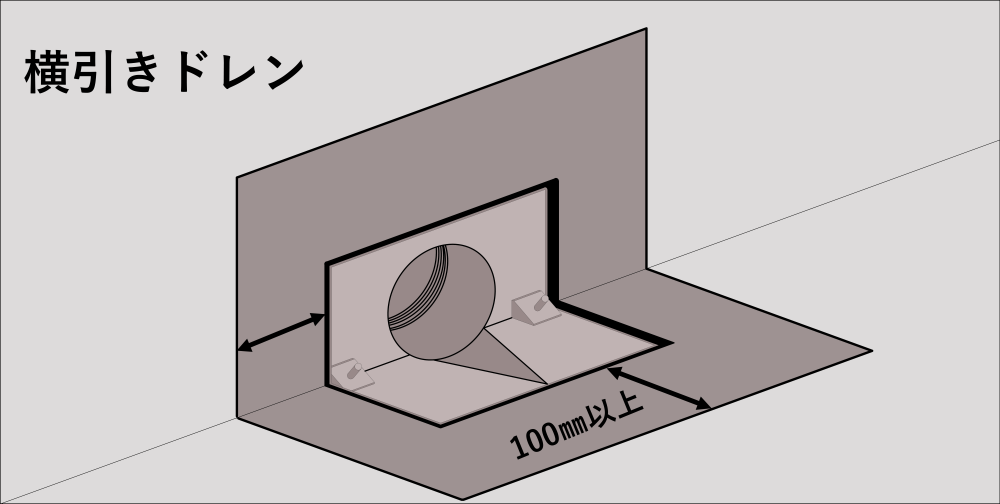

納まり図
